Dalam industri abrasif, "Kualitas Jerman" telah lama menjadi standar emas. Banyak pelanggan kami mengandalkan merek Eropa premium (khususnya "Merek P" yang terkenal) untuk tugas penggerindaan berat mereka.
Namun, seiring meningkatnya biaya manufaktur global, definisi "kinerja" bergeser. Kita harus bertanya: Apakah roda yang memotong cepat tetapi habis dalam 20 menit benar-benar lebih baik daripada roda yang memotong sama cepatnya tetapi bertahan selama 40 menit?
Di Laboratorium Roda Gerinda FUJI, kami percaya pada transparansi dan data. Kami baru-baru ini melakukan uji ketahanan "Head-to-Head" terkontrol yang membandingkan FUJI Super F2 yang ditingkatkan melawan Kompetitor Jerman terkemuka.
Hasilnya mengungkapkan perbedaan mendasar dalam filosofi manufaktur: pertarungan antara teknologi Cold Press (Tekan Dingin) dan Hot Press (Tekan Panas).
Untuk memastikan hasil kami memenuhi standar teknik tinggi, kami menetapkan lingkungan yang dikontrol ketat untuk mengisolasi variabel.
Sebelum menyelami log terperinci, berikut adalah ringkasan eksekutif. Sementara kompetitor tampil baik pada awalnya, FUJI Super F2 mendominasi dalam total masa pakai dan efisiensi.
| Metrik | Merek Euro P (Cold Press) | FUJI Super F2 (Hot Press) | Keunggulan FUJI |
|---|---|---|---|
| Total Durasi | 20 Menit (Berhenti) | 40 Menit (Selesai) | 2x Umur Lebih Lama |
| Total Logam Dihapus | 296 g | 537 g | +81% Produktivitas |
| Keausan Roda | 69,2 g | 60,6 g | Lebih sedikit limbah |
| G-Ratio (Efisiensi) | 4,28 | 8,86 | Nilai 2,07x Lebih Tinggi |
Kepercayaan pada data berarti mengakui ketika kompetitor tampil baik. Pada fase pertama (Siklus 1-4), kedua roda gerinda menunjukkan "gigitan" yang sangat baik.

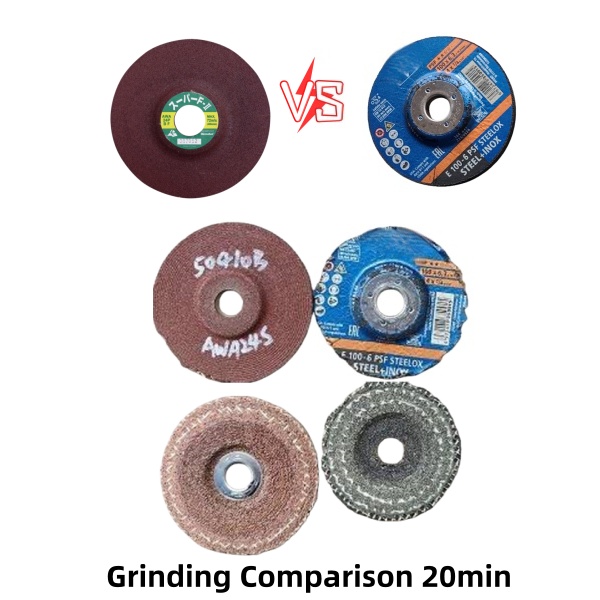

Pada akhir siklus ke-4 (20 menit), perbedaan dalam teknologi manufaktur menjadi tidak terbantahkan.
Gulir untuk melihat data siklus terperinci.
| Keausan (g) | Penghapusan Logam (g) | Waktu | Sisa Diameter |
|---|---|---|---|
| 23,1 | 83 | 5 mnt | 100 mm |
| 18,0 | 78 | 5 mnt | 93,5 mm |
| 10,7 | 63 | 5 mnt | 88 mm |
| 17,4 | 72 | 5 mnt | 81 mm (BERHENTI) |
| Total: 69,2 | Total: 296 | 20 mnt | G-Ratio: 4,28 |
| Keausan (g) | Penghapusan Logam (g) | Waktu | Sisa Diameter |
|---|---|---|---|
| 11,3 | 84 | 5 mnt | 100 mm |
| 5,1 | 66 | 5 mnt | 100 mm |
| 4,8 | 60 | 5 mnt | 100 mm |
| 6,2 | 62 | 5 mnt | 98,5 mm |
| 5,2 | 62 | 5 mnt | 95,5 mm |
| 9,0 | 70 | 5 mnt | 91,5 mm |
| 9,2 | 69 | 5 mnt | 86,5 mm |
| 9,8 | 64 | 5 mnt | 79 mm |
| Total: 60,6 | Total: 537 | 40 mnt | G-Ratio: 8,86 |
Mengapa roda Jerman aus begitu cepat? Jawabannya terletak pada Proses Pengepresan.
Sebagian besar roda Eropa standar (termasuk Merek P) menggunakan teknologi Cold Press (Tekan Dingin). Mereka ditekan pada suhu kamar dan diawetkan kemudian. Ini menciptakan struktur "berpori". Meskipun ini memungkinkan pemotongan awal yang agresif (karena ikatan mudah pecah), ini mengorbankan umur panjang. Roda mengkonsumsi dirinya sendiri untuk mempertahankan pemotongan.
FUJI Super F2 menggunakan teknologi Hot Press (Tekan Panas) canggih, di mana roda ditekan dan dipanaskan secara bersamaan di bawah tekanan tinggi.
Dalam manufaktur B2B, membeli roda yang lebih murah atau cepat aus adalah "ekonomi palsu". Saat Anda memilih FUJI Super F2, Anda mengoptimalkan untuk G-Ratio.
Dengan beralih dari cakram yang bertahan 20 menit ke cakram yang bertahan 40 menit, Anda secara efektif:
Sama sekali tidak. Ini adalah kesalahpahaman umum. Seperti yang ditunjukkan data lab kami (lihat Tabel 1 vs Tabel 2), Laju Penghapusan Material (MRR) dalam 20 menit pertama hampir identik dengan kompetitor. Teknologi Hot Press kami menciptakan ikatan yang lebih padat yang menahan butiran lebih lama tanpa mengorbankan "gigitan" awal atau kecepatan gerinda.
Perbedaan utamanya adalah kepadatan struktural. Roda Cold Press (seperti kompetitor Jerman yang diuji) diawetkan dalam oven, meninggalkan struktur yang lebih berpori yang melepaskan butiran abrasif dengan cepat. Proses Hot Press FUJI menerapkan panas dan tekanan secara bersamaan, menciptakan jaringan ikatan yang lebih rapat. Ini menghasilkan roda yang bertahan 2x lebih lama dan mempertahankan diameternya lebih baik di bawah tekanan tinggi.
G-Ratio mengukur efisiensi: Logam Dihapus ÷ Keausan Roda. G-Ratio yang lebih tinggi (8,86 vs 4,28) berarti Anda membeli lebih sedikit roda untuk menghapus jumlah logam yang sama. Lebih penting lagi, ini mengurangi biaya waktu henti—operator menghabiskan lebih sedikit waktu berhenti kerja untuk mengganti cakram yang aus, yang mengarah pada output harian per stasiun yang lebih tinggi.
Rasakan keunggulan G-Ratio dari teknologi Hot Press.
Minta Penawaran untuk FUJI Super F2
